Bois de construction
Solive bois : section, portée et entraxe
Quelle section de solive pour votre portée, quel entraxe, quelle poutre bois pour 6 m et comment fixer les solives. Avec un tableau de portées d’ingénieur.
Réponse courte
Une solive bois d'habitation se dimensionne avec une règle simple : hauteur ≈ portée ÷ 23 pour un entraxe de 50 cm. Une solive 63×175 porte ainsi environ 4 m, une 75×225 environ 5,5 m. Le tableau ci-dessous, calculé selon l’Eurocode 5, donne la portée maximale par section et par entraxe.
La solive est la pièce horizontale répétée qui porte un plancher. Posées en parallèle tous les 40 à 60 cm, les solives reçoivent les panneaux de plancher et reportent la charge sur des poutres, des murs ou des muraillères. Elles se distinguent de la poutre, pièce maîtresse qui porte les solives, et de la lambourde, posée à plat sur un support continu.

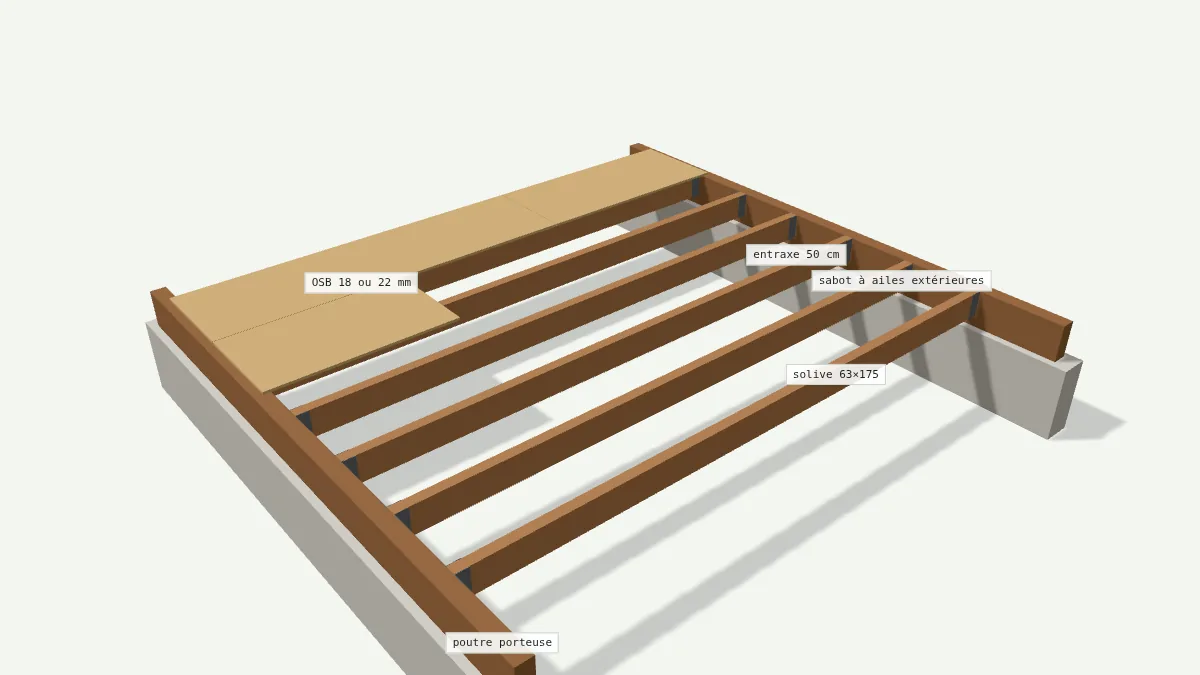

Faites glisser pour tourner, pincez ou utilisez la molette pour zoomer.
Quelle portée pour une solive bois ? Le tableau
Portée maximale entre appuis, en mètres, pour des solives simplement appuyées en résineux C24. Hypothèses : plancher d'habitation (charge d'exploitation 1,5 kN/m²), plancher, revêtement et plafond 0,5 kN/m², classe de service 1, flèche instantanée sous exploitation ≤ L/300 et flèche finale ≤ L/250.
| Section (mm) | Entraxe 40 cm | Entraxe 50 cm | Entraxe 60 cm |
|---|---|---|---|
| 63 × 150 | 3,7 m | 3,4 m | 3,2 m |
| 63 × 175 (bastaing) | 4,3 m | 4,0 m | 3,8 m |
| 75 × 200 | 5,2 m | 4,9 m | 4,6 m |
| 63 × 225 | 5,5 m | 5,2 m | 4,9 m |
| 75 × 225 (madrier) | 5,9 m | 5,5 m | 5,2 m |
| 100 × 250 | 7,1 m | 6,6 m | 6,3 m |
Ces portées sont limitées par la flèche, pas par la résistance. Au-delà de 4 m, un plancher peut être assez résistant mais vibrer désagréablement au pas : pour un séjour ou une chambre, retirez environ 10 % à ces valeurs ou faites vérifier le critère de vibration de l’Eurocode 5. Pour une salle de bains, une baignoire ou une cloison lourde, le calcul change : faites-le refaire.
Poutre bois de 6 m : quelle section ?
Tout dépend du rôle de la pièce :
- Solive de 6 m : environ 100×250 mm en C24 avec un entraxe de 40 cm (6,3 m possible à 60 cm d'après le tableau). Le bois massif de 6 m est droit à condition d'être sec et bien classé.
- Poutre porteuse de 6 m qui reçoit 2 m de plancher habitable : l'exemple calculé donne de l'ordre de 140×320 mm en lamellé-collé GL24h, dimensionnée par la flèche à long terme. Ce cas se fait toujours calculer.
- Poutre de 6 m sous toiture légère (auvent, carport) : bien moins chargée, mais exposée au vent et parfois à l'eau.
Au-delà de 5 à 6 m, les poutres en I bois (semelles en bois massif, âme en OSB) et le lamellé-collé sont plus légers et plus stables que le bois massif.
Quel entraxe entre les solives ?
| Entraxe des solives | Plancher OSB courant |
|---|---|
| 40 cm | OSB/3 16 à 18 mm |
| 50 cm | OSB/3 18 à 19 mm |
| 60 cm | OSB/3 22 mm |
Les panneaux se posent perpendiculairement aux solives, joints décalés, et chaque about de panneau tombe sur une solive. Le choix de l'épaisseur est détaillé dans le guide du panneau OSB.
Comment fixer une solive ?
- Sur appui : la solive repose sur une poutre, une muraillère ou un mur, avec une longueur d'appui franche ; c'est la solution la plus robuste.
- En about, par sabots : un sabot à ailes extérieures de la largeur exacte de la solive, cloué avec des pointes annelées dans tous les trous. Voir le guide des dimensions de sabots.
- Sur muraillère : une pièce de bois fixée au mur par tiges filetées et scellement chimique reçoit les solives.
- Entretoises : quand la hauteur dépasse environ trois fois l'épaisseur, des entretoises ou des croisillons, tous les 2 m environ, empêchent les solives de se coucher.
Les entraits d'une charpente en fermettes ne sont pas des solives : on ne pose pas de plancher pour stocker dans des combles perdus, sauf fermettes calculées pour cela. Voir stockage dans les combles.
Quel bois de construction pour les solives ?
Un résineux classé mécaniquement C24 (sapin, épicéa, pin, douglas), sec et traité classe 2 pour un usage intérieur. Le bois non classé ou humide flue davantage : la flèche augmente avec le temps et le plancher se creuse. Le marquage C24 (ou CE) figure sur la pièce ou sur le bon de livraison.
Le matériel pour poser des solives
Assemblage
Sabots à ailes extérieures
Pour suspendre les solives à une poutre ou une muraillère. Prenez la largeur exacte de la solive (64 mm pour une 63, 76 mm pour une 75).
Acier galvanisé · largeur à la solive
Voir les prix sur AmazonFixations
Pointes annelées pour connecteurs
Pour clouer les sabots dans tous leurs trous : ce sont elles qui portent la charge.
Ø 4 mm · 35 à 50 mm
Voir les prix sur AmazonMuraillère
Scellement chimique et tiges filetées
Pour fixer une muraillère sur un mur maçonné.
Résine + tiges M10 à M12
Voir les prix sur AmazonAssemblage
Équerres renforcées
Pour les appuis de solives sur muraillère et les fixations secondaires.
Acier galvanisé · avec nervure
Voir les prix sur AmazonSources et normes
- Eurocode 5 (EN 1995), Commission européenne
- NF DTU 31.1, charpente et escaliers en bois
Questions fréquentes
Quelle section de solive bois pour 4 m ?
Pour un plancher d'habitation avec des solives en C24 tous les 50 cm, une section de 63×175 mm porte environ 4,0 m. Avec un entraxe de 40 cm, elle atteint environ 4,3 m. Au-delà, passez en 75×200 mm ou réduisez l'entraxe.
Quel entraxe entre les solives ?
40, 50 ou 60 cm. L'entraxe dépend de la section des solives et de l'épaisseur du plancher posé dessus : environ 18 mm d'OSB pour 40 à 50 cm, 22 mm pour 60 cm.
Quelle poutre bois pour 6 m ?
Une solive de plancher de 6 m demande environ 100×250 mm en C24 à 40 cm d'entraxe. Une poutre porteuse de 6 m qui reçoit des solives est bien plus chargée : il faut en général du lamellé-collé de l'ordre de 140×320 mm, à faire calculer.
Comment fixer une solive ?
Par appui direct sur une muraillère, une poutre ou un mur, ou en about avec des sabots métalliques à ailes extérieures cloués dans tous les trous avec des pointes annelées. Les solives hautes sont bloquées par des entretoises contre le déversement.
Quelle différence entre une solive et une poutre ?
La solive est la pièce répétée, posée à petit entraxe, qui porte directement le plancher. La poutre est la pièce maîtresse qui porte les solives et reporte leur charge sur les murs ou les poteaux.
